| 品牌：日本TACO（azbil） | 型号：S51-101-0004 | 连接形式：螺纹 |
| 驱动方式：电磁 | 流动方向：单向 | 订货号：S51-101-0004 |
| 货号：S51-101-0004 | 适用介质：空气 |
关于空气检出器
有无工作面，确认加工物落座，检出尺寸，确认机械?装置的动作，控 制工具的折損等?高精度检出。
使用分野
飞溅的水沫，金属粉等较多的场所检出
工作机械，冲压机机械，鋳造机械，成形机，制材机，其他各种自动化装置
非接触必要的装置检出
制造机械，玻璃加工机，塑料成形机，充填机等
耐环境性（耐热，耐水性）必要装置的检出
钢铁机械设备，轮胎成形机，清净机等
精密尺寸的自动判定
工作机械，研磨机，分別机，电气（电子）部品加工等
S51 系列
规格
| 形式记号 | S51-1*1-*0**（标准） | S51-1*1-*3** | ||
| 使用流体 | 经5μm滤芯过滤的压缩空气（不含油雾） | |||
| 配管尺寸 | Rc1/8（供、出气口） | |||
| 周围温度 | 5 ~ 50°C | |||
| 限流口径 | φ0.7mm（标准） | φ1.2mm | ||
| 检出间隙范围 | 0.01 ~ 0.15mm | 0.16 ~ 0.3mm | 0.01 ~ 0.15mm | |
减压阀设定 供气压力 | 0.2MPa | 0.3MPa *2 | 0.2MPa | |
| 检出口径*1 | φ1mm | φ1.5mm | ||
| 检出精度 | ±0.01mm | ±0.02mm | ±0.03mm | |
| 耗气量 | 10dm?/min（ANR） | 13dm?/min（ANR） | 30dm?/min （ANR） | |
| 输出开关接点形式 | 1C | |||
| 电源连接口 | G1/2（标准）或锥型接头或锁定接遊 | |||
| 检出接线 | 内径为 φ4mm、 长度为 4mm 的软管 | |||
| 使用电流范围 / 额定电压 （输出开关种类） | ○ 微电流型（用于程序控制） ? 1 ~ 100mA / AC100V 或 DC24V ○ 高感度型 ? 30 ~ 100mA /AC100V ? 20 ~ 100mA /AC200V ? 35 ~ 100mA /DC24V | |||
| 检出指示灯的种类 | ○ 氖管灯（0.6mA）: AC100 /200V ○ LED 灯（1.4mA）: DC24V | |||
| 重量（kg） | 0.5 | |||
*1. 1台 S51 型空气检出器只能设置１个检出口。
*2. 供气压力在 0.3MPa 的场合，不能与经济阀配合使用。
S51 系列（压力表可任选）
规格
开关类型
| 配管尺寸 | 供气口:Rc1/4,检出口:Rc1/8 | |||
| 使用流体 | 经5μm滤芯过滤的压缩空气（无油雾） | |||
| 动作压力 | 0.2MPa ……供气压力 | |||
| 周围温度 | 5 ~ 60°C | |||
| 电路连接 | （经济阀：MVS-214-02KS-07） ? DIN连接型Pg11（适合线径φ6～φ10） （空气检出器： S51系列） ? G1/2（标准） ? G1/2＋（锥型接头或锁定接头） | |||
| 联式数 | 3联 | |||
| 重量（kg） | 0.43＋0.5×（联式数） | |||
| 经济阀 | ||||
| 额定电压 | ? AC 100V 50/60Hz, 110V 60Hz ? AC 200V 50/60Hz, 220V 60Hz ? DC 24V | |||
| 允许电压变动率 | –15 ~ +10% | |||
| 绝缘等级 | B级 | |||
阀的 电性能 | - | 50Hz | 60Hz | |
| AC 100V | 0.102（0.165）A | 0.079（0.140）A | ||
| AC 200V | 0.049（0.080）A | 0.039（0.068）A | ||
| DC 24V | 0.27A | |||
| 空气检出器 | ||||
| 开关类型 | 微小电流型 | 高感度型 | ||
开关 电流 容量 | AC 100V | 1 ~ 100mA | 30 ~ 100MPa | |
| AC 200V | NA | 20 ~ 100MPa | ||
| DC 24V | 1 ~ 100mA | 35 ~ 100MPa | ||

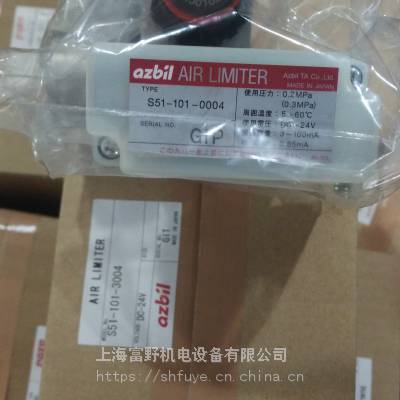

S51-101-3004实物图：
